SEÑALIZACIÓN
Es la
comunicación que se da entre los equipos de telecomunicaciones, entre centros
de procesamiento, entre la central y el abonado o entre bloques de software,
para el establecimiento y liberación de las llamadas, o para intercambiar
información de gestión, tarificación, mantenimiento, etc. Por lo tanto se puede decir, que un sistema de señalización, son
conjuntos normalizados y coordinados de señales, las cuales intercambian los
órganos que intervienen en una conexión, con el fin de establecerla,
supervisarla, sostenerla y desconectarla cuando los abonados que intervienen en
dicha conexión lo deseen.
El propósito
básico de la señalización es el de crear un lenguaje técnico para intercambiar
información de control que finalmente conecte dos líneas telefónicas ubicadas
en cualquier parte de la red telefónica. El trafico de señalización que nos
interesa es el “externo” a las centrales, es decir el que se realiza entre
diferentes tipos de nodos de red. Actualmente el principal propósito de la
señalización externa es el de transferir información de control entre nodos que
se encargan de:
- Control de tráfico
- Comunicación con bases de datos. Redes Inteligentes.
- Gestión de red
Cada una de
estas actividades intercambia diferentes tipos de información de señalización.
Hoy en día las
redes de telecomunicaciones son de 2 tipos:
- Por conmutación de circuitos
- Por conmutación de paquetes o también llamada conmutación estadística.
Los
principales usuarios de la conmutación de circuitos son:
PSTN (Public Swiitched Telephone Network)
o Red telefónica pública conmutada.
CSPDN (Circuit Switched Public Data
Network) o Red de datos pública conmutada
ISDN (RDSI) o Red digital de
servicios integrados.
PLMN (Public Land Mobile Network) o Red
Pública Móvil.
Las redes de
conmutación de paquetes se dividen en dos tipos:
- Redes de paquetes de datos de longitud variable.
- Redes de paquetes de datos de longitud fija (También llamadas células o celdas).
Para las redes de paquetes
de datos de longitud variable los usuarios principales son:
PSPDN (Packet Switched Public Data Network):
o red de datos pública por conmutación de paquetes (Solo lleva datos).
FR nw (Frame Relay Network): es una versión
mas rápida y actualizada de la PSPDN y se usa especialmente para conexiones
entre LAN’s.
DQDB nw (Distributed Queue Dual Bus Network):
o red con bus dual con cola distribuida.
SEÑALIZACION
DE ACCESO Y DE TRONCAL
Es importante
hacer distinción entre señalización de acceso y señalización de troncal.
Los tipos de
señalización de acceso son:
•
Señalización
de línea de abonado analógico.(PSTN)
•
Señalización
de abonado digital (DSS 1).
La
señalización de troncal se subdivide en dos categorías:
CAS (Channel Associated Signalling) o
señalización por canal asociado.
CCS (Common Channel Signalling) o
señalización por canal común.
SEÑALIZACION
DE ACCESO- SEÑALIZACION DE LINEA DE ABONADO.
Es la
señalización que se lleva a cabo entre el abonado y la central local, es el
sistema de señalización estándar usado en RDSI (ISDN) y también es conocido
como “Sistema de señalización por canal D” La señalización por canal D solo
está definida para líneas digitales. Los protocolos de señalización están
basados en las 3 primeras capas del modelo OSI, por lo tanto los mensajes de
señalización son transferidos como paquetes de datos entre el terminal de
usuario y la central local. A causa del complejo entorno del servicio en el
sitio donde está ubicado el terminal RDSI, la cantidad de información de señalización
es diferente de la señalización de un abonado telefónico analógico. Este hecho
se refleja en el número de parámetros incluidos en los mensajes de canal D.
SEÑALIZACION
DE TRONCAL

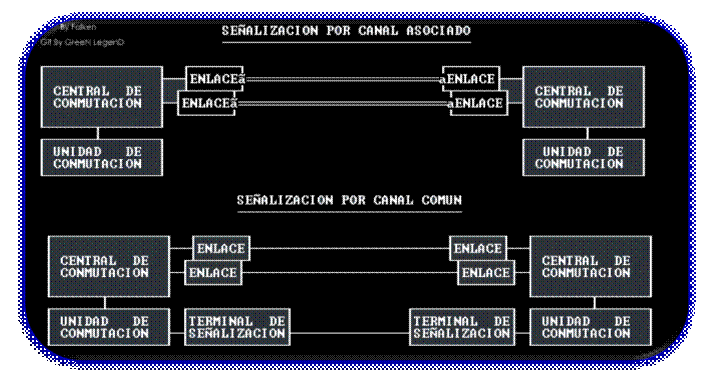

Señalización
por canal asociado (CAS): Este término
indica que la transferencia de señales está asociada de forma muy cercana con
el canal de comunicación de voz. En otras palabras, la señalización y el
tráfico de voz viajan a través de la misma ruta a través de la red. Una
característica típica de estos sistemas es que la señalización de troncal se
envía sobre un enlace PCM con 32 intervalos de tiempo, en el cual en el
intervalo 16 va la información de señalización.
La información enviada en el IT 16 (intervalo de tiempo 16) es llamada “señal de línea” y las señales enviadas en los canales de tráfico de voz se llaman “señales de registro”, cuya información es numérica es decir se refiere a las cifras del # B, del #A, categoría de los abonados, etc. Información que se encuentra almacenada en los registros de los equipos de control, de allí su nombre.
Estas señales
pueden ser enviadas o recibidas durante toda la duración de la llamada. Aun
cuando una línea este desocupada, una señal “línea disponible” se envía
continuamente a través de ese canal.
Señalización
por canal común (CCS): Este
término indica la utilización de un canal de datos común (enlace de
señalización) el cual exclusivamente sirve como portador de toda la
señalización requerida por un gran número de canales de voz. Este sistema fue
normalizado por el CCITT en 1980 y le fue dado el nombre de sistema de
señalización # 7 y estaba enfocado para redes de telecomunicaciones digitales
nacionales e internacionales.
La primera versión fue diseñada para datos y telefonía. Hoy en día SS7 es usada en muchos tipos de redes, sobre todo en PSTN, RDSI, PLMN e IN (redes inteligentes) en todo el mundo.
La primera versión fue diseñada para datos y telefonía. Hoy en día SS7 es usada en muchos tipos de redes, sobre todo en PSTN, RDSI, PLMN e IN (redes inteligentes) en todo el mundo.
