SISTEMA DE SEÑALIZACIÓN POR
CANAL COMÚN N.º 7
Es un
conjunto de protocolos de señalización telefónica empleado en la mayor parte de
redes telefónicas mundiales. Su principal propósito es el establecimiento y
finalización de llamadas, si bien tiene otros usos. Entre estos se incluyen:
traducción de números, mecanismos de tarificación pre-pago y envío de mensajes
cortos (SMS). Estándar de la UIT-T que
define los procedimientos y protocolos mediante los cuales, los elementos de
una red se intercambia información, sobre una red enteramente digital, para
establecer, mantener y liberar las llamadas tanto móviles como fijas.
SS7 provee una estructura universal para señalización de redes de telefonía, mensajería, interconexión, y mantenimiento de redes. Se ocupa del establecimiento de una llamada, intercambio de información de usuario, enrutamiento de llamada, estructuras de abonado diferentes, y soporta servicios de Redes Inteligentes (IN). SS7 es además importante al enlazar tráfico VoIP a la red PSTN. También es usado en las redes de telefonía móvil celular como GSM y UMTS para aplicaciones de voz (Conmutación de Circuitos) y datos (Conmutación de paquetes).
Importancia
El Sistema de Señalización 7 por
canal común es el más utilizado en telecomunicaciones públicas, porque soporta
la señalización de abonados telefónicos analógicos (corrientes) y digitales
(Red Digital de Servicios Integrados – RDSI). Funciona como una red de
señalización conformada por puntos de señalización y enlaces de señalización,
sobre la cual se conmutan los mensajes de señalización. El SS7 puede aplicarse a todas las redes de
telecomunicaciones nacionales e internacionales, así como en redes de servicios
especializados (RSE) y en las redes de servicios digitales.
Funcionalidad
La señalización se refiere al intercambio de información entre componentes de llamadas los cuales se requieren para entregar y mantener servicio. SS7 es un medio por el cual los elementos de una red de telefonía intercambian información. La información es transportada en forma de mensajes. SS7 provee una estructura universal para señalización de redes de telefonía, mensajería, interconexión, y mantenimiento de redes. Se ocupa del establecimiento de una llamada, intercambio de información de usuario, enrutamiento de llamada, estructuras de abonado diferentes, y soporta servicios de Redes Inteligentes (IN). SS7 es además importante al enlazar tráfico VoIP a la red PSTN. También es usado en las redes de telefonía móvil celular como GSM y UMTS para aplicaciones de voz (Conmutación de Circuitos) y datos (Conmutación de paquetes).
Características de SS7:
• Alta
flexibilidad: puede
ser empleado en diferentes servicios de telecomunicaciones
• Alta
capacidad: Un solo
enlace de señalización soporta cientos de troncales
•
Alta
velocidad:
establecer una llamada a través de varias centrales toma menos de 1 segundo.
• Alta
confiabilidad:
contienen poderosas funciones para eliminar problemas de la red de
señalización. Un ejemplo es la posibilidad de escoger enlaces alternos para la
señalización.
• Economía: puede ser usado por un amplio rango
de servicios de telecomunicaciones. Requiere menos hardware que los sistemas
anteriores.
Modos de explotación:
- Modo asociado: La topología de la red de señalización y la red para la transmisión de información de los usuarios coincide
- Modo cuasi-asociado: Ambas topologías coinciden parcialmente
- Modo disociado: Topologías disjuntas
Enlaces y rutas de señalización en
SS7
·
Diariamente
utilizamos SS7 varias veces:
- Sobre un red distinta a la que nosotros accedemos.
- Todo lo contrario que el protocolo IP: De forma totalmente transparente debido a la gran fiabilidad de las redes de señalización de este tipo (99,9999% de disponibilidad)
- Protocolos que permitan la entrega fiable de mensajes de señalización
- Gran labor de ingeniería en el dimensionado de la red de señalización: Ocupaciones de entre el 20 y el 40% en los enlaces
- Redundancia tanto de enlaces como de dispositivos
Elementos de un red de señalización
SS7
• SSP (Service Switching Point): Elementos
de la red en los que comienza, se conmutan o terminan llamadas, sSe comunican
con otros SSP para mantener, gestionar o liberar los recursos necesarios,
además pueden comunicarse con los SCP para ofrecer nuevos servicios.
STP (Signal Transfer Point): Conmutadores
de tráfico de señalización
• Encaminan el paquete entre una de
sus bocas de entrada y una de salida en función de la información contenida en
el paquete SS7.
Subsistemas del SS7
El SS7 se
divide en dos subsistemas que reflejan sus dos funciones principales:
PARTE DE USUARIO (UP): Generación e interpretación de los mensajes
de señalización intercambiados por las centrales. Presente en los SSP
PARTE DE TRANSFERENCIA DE MENSAJES (MTP): Transporte de los mensajes
de señalización intercambiados por las centrales. Presente en SSP y MTP además
implica una división en capas: SS7 sigue el estándar OSI.
Red Física
SS7 divide claramente los
planos de señalización y circuitos de voz. Una red SS7 tiene que estar hecha de
equipos capaces de soportar SS7 de terminal a terminal para proveer su
funcionalidad completa. • Cada nodo es
identificado en la red por un número llamado un código de punto. Los servicios
extendidos son entregados por una interfaz de base de datos a nivel SCP usando
X.25. La red está hecha de muchos tipos de enlace (A, B, C, E, y F) y tres
nodos de señalización:
•
Punto
de Conmutación de Servicios (Service Switching Point)
•
Punto
de Transferencia de Señal (Signal Transfer Point)
•
Punto
de Control de Servicio (Service Control Point).
Estándares
El sistema de señalización
de canal común número 7, es un estándar global para las telecomunicaciones
definido por el sector de estandarización de las telecomunicaciones ITU-T de la
unión de telecomunicaciones Internacionales ITU.
El estándar define el protocolo y los procedimientos mediante los cuales los
elementos de la red de telefonía conmutada pública intercambian información
sobre una red digital para efectuar el enrutamiento, establecimiento y control
de llamadas.

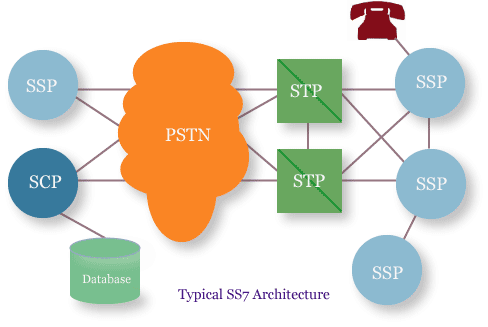

ARQUITECTURA
DE LA RED SS7
En una red de
señalización No 7 existen dos componentes básicos que son: el Punto de
señalización SP (Signalling Point) y el Enlace de Señalización SL (Signalling
Link).
Una central digital
que use SS7 se conoce como SP y dentro del sistema SS7 se le asigna un número
de identificación único conocido como Código del Punto de Señalización SPC
(Signalling Point Code). Esta numeración se basa en el estándar ITU o en el
ANSI (en USA). El camino digital para transferir señales SS7 entre SP’s se
llama Enlace de Señalización o SL. En la red física esto corresponde a un
intervalo de tiempo de la trama PCM (IT16) dedicado, uno en cada dirección de
un enlace PCM. La configuración del enlace SS7 lo completa un Terminal de
Señalización ST (Signalling Terminal) en cada extremo del enlace. Los mensajes
de señalización están empaquetados en un formato llamado Unidad de Señalización
de Mensajes o MSU (Message Signal Unit).
Por razones de confiabilidad y capacidad es necesario tener mas de un
enlace de señalización o SL entre dos puntos de señalización (SP’s) adyacentes.
Cuando hay varios SL’s en paralelo se denominan Set de Enlaces o LS (Link
Set).
Punto de
Transferencia de Señalización (STP): La
red de señalización SS7 se mantiene unida por los Punto de Transferencia de
Señalización STP (Signalling Transfer Point). En teoría estos enlaces siempre
deben estar disponibles para llevar mensajes. En lugar de “conectar”, el STP
solo necesita dirigir los mensajes a los enlaces apropiados para entregarlos.
El STP no necesita conectarse a las rutas de señalización puesto que hace parte
de estas. Simplemente el STP transfiere los mensajes a la ruta seleccionada o
al destino de estos. Las Centrales de tránsito conectan enlaces, en cambio los
STP dirigen los mensajes.
Existen dos
tipos de STP’s:
STP
Integrado: Es un STP
que se encuentra geográficamente en el mismo sitio que una central de transito.
STP como nodo aparte
(Stand Alone): Stand
Alone significa que la función de transferencia de señalización se ubica en un
nodo específico cuya única tarea es ser operado como un STP. La red trata a
este nodo como un SP con su respectivo SPC (Código del punto de señalización).
Por razones de redundancia y capacidad de los STP’s, Stand Alone, se recomienda
usarse en una configuración de pares, se debe tener en cuenta que dentro de la
estructura de la red SS7 los STP’s pueden tener las siguientes jerarquías, cada
uno de los cuales con diferentes requerimientos de confiabilidad y redundancia
en caso de exceso de carga de tráfico:
•
STP’s
internacionales
•
STP’s
nacionales
•
STP’s
regionales
•
STP’s
locales
Enlaces de
la Red de Señalización SS7
Los enlaces en
una red SS7 no hacen referencia al tipo de líneas de transmisión empleadas.
Aquí se usa una amplia variedad de líneas de transmisión. Cuando se habla de
enlaces nos referiremos a los tipos de conexión que existe entre dos o más STPs
Enlaces
de acceso A (A = Access):
Son los enlaces que
establece un SP con el par de STP’s.
Enlaces
C (C = Cross): Son
los enlaces que conectan un par de STP’s “compañeros”. Enlaces B (B =
Bridge): Establecen enlaces entre dos redes locales diferentes
específicamente entre cada par de STP’s (locales o regionales).
Enlaces
D (D = Diagonal): Establecen
enlaces entre STP’s de diferente jerarquía, por ejemplo entre STP’s locales y
regionales o regionales y nacionales
Enlaces
E (E = Extended):
Conectan un SP a un par remoto de STP’s para tratar de mejorar su flexibilidad
mediante la extensión de su conexión con dos STPs distantes. Este tipo de
enlace se podría confundirse con el tipo A, pero realmente se hacen para
extender su capacidad de enrutamiento de mensajes.
Enlaces
F (F = Fully Associated Links):
Conectan dos (2) SP’s casi desconectados de la red de señalización que
necesitan intercambiar datos de forma aislada de la red. Por ejemplo pueden ser
dos nodos pertenecientes a una misma compañía como el caso de la central con la
plataforma de Red Inteligente.
